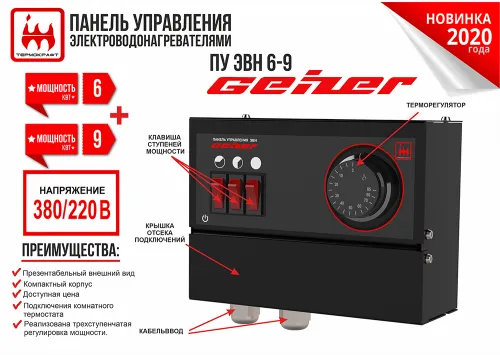

Панель управления (ТЭНб) GEIZER 6-9 кВт

Панель управления электроводонагревателем GEIZER (ПУ ЭВН 6-9) предназначена для управления электронагревателями мощностью от 6 до 10 кВт, применяемых в системах отопления жилых и производственных помещений.
Панель управления, обеспечивает:

- поддержание заданной температуры теплоносителя на подаче из электроводонагревателя вдиапазоне до 85°С.

- регулирование мощности нагрева, т.е. разделяет мощность блока электронагревателя (ТЭНа) на 3 ступени равной мощности.

- отключение электроводонагревателя при перегрузке и коротком замыкании в нагрузке.

- возможность подключения и работы по комнатному термостату.

Панель управления ПУ ЭВН-6-9 предназначена для работы в однофазной сети переменного тока напряжением 220В с частотой 50Гц, при мощности нагрузки не более 6 кВт.

При нагрузке более 6 кВт предназначена для работы в 3-х фазных сетях переменного тока напряжением 380В, частотой 50Гц. Номинальное напряжение между нулем и каждой фазой 220В ± 10%, т.е. от 200В до 240В.

ПУ ЭВН-6-9 снабжена регулятором температуры теплоносителя. Автоматически отключает нагревательные элементы при достижении заданной температуры и вновь включает их при снижении температуры на 2-5 С° от заданной.

ПУ ЭВН-6-9 обеспечивает регулирование мощности нагрева, т.е. разделяет мощность ТЭНб на 3 ступени равной мощности

Панель управления предназначена для работы в следующих условиях:

- рабочая температура окружающей среды от +1°С до +30°С;
- относительная влажность воздуха до 80% при t=30°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию и не насыщенная токопроводящей пылью и водяными парами.
- рабочее положение в пространстве – вертикальное.
Корпус панели управления имеет степень защиты IP20 по ГОСТ14264-80

Площадь помещения, кв. м. 10-90
Глубина, мм 102
Ширина, мм 215
Высота, мм 178
Вес, кг 2
Мощность, кВт 6 - 9
